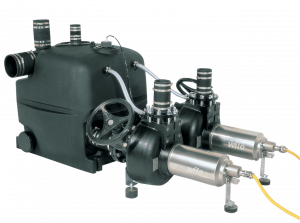

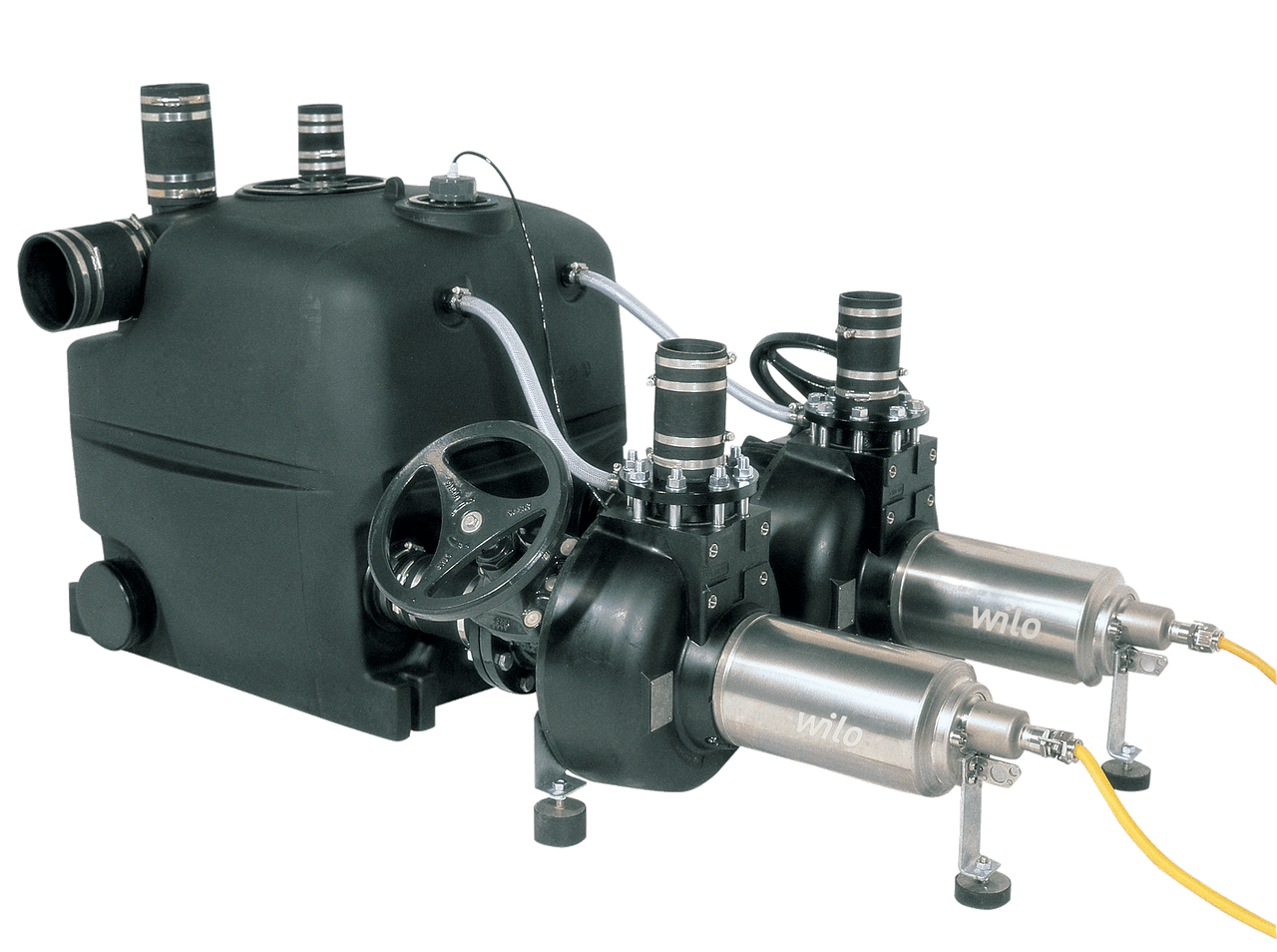

DrainLift XXL 1040-2/8,4

Тип

Напорная установка для отвода сточных вод с двумя отдельными насосами, установленными в непогруженном состоянии

Применение

Перекачивание сточных вод с фекалиями (согласно DIN EN 12050-1), которые невозможно отвести в канализационную систему за счет естественного перепада высот, и отвод жидкостей с защитой от обратного потока из мест канализационного спуска ниже уровня обратного подпора (согласно DIN EN 12056-1).

Оснащение/функция

• Проточный кожух охлаждения электродвигателя
• Датчик контроля температуры обмотки электродвигателя и герметичности электродвигателя
• Система регулирования уровня при помощи датчика уровня
• Прибор управления с энергозависимой аварийной сигнализацией и барьером Зенера в корпусе
• Беспотенциальный контакт
• Отсоединяемый кабель насоса
• Шланговое соединение для вентиляции
• Шланговое соединение для ручного мембранного насоса
• Крепежный материал

Расшифровка наименования

Технические характеристики

• Подключение к сети 3~ 400 В, 50 Гц
• Потребляемая мощность P1 в зависимости от типа от 3 до 10,0 кВт
• Длина кабеля от установки к прибору управления 10 м
• Режим работы S1, S3
• Температура перекачиваемых жидкостей макс. 40° C, кратковременно 65° C
• Температура окружающей среды макс. 40 °C
• Свободный проход в зависимости от типа от 78 мм до 95 мм
• Напорный патрубок в зависимости от типа DN 80 или DN 100
• Подключение к подводящему трубопроводу 3 x DN 100/150, 1 x DN 100
• Подключение к вентиляционному трубопроводу DN 70 мм
• Мин. высота подсоединения приточного трубопровода (монтажный уровень до середины подводящего патрубка) 700 мм
• Класс защиты (без прибора управления) IP 68
• Общий объем резервуара 400/800 л
• Объем включения 200/400 л

Материалы

• Корпус электродвигателя: нержавеющая сталь 1.4404 (AISI 316L)
• Гидравлическая часть: синтетический материал полиуретан
• Резервуар: синтетический материал полиэтилен

Тип

Внимание: Прибор управления не может работать в погруженном состоянии, поэтому его необходимо установить в защищенном от воды месте.

Комплект поставки

• Управляемый микропроцессором прибор управления с автоматическим режимом переключения насосов, работы резервного насоса, а также с режимом включения второго насоса при пиковых нагрузках, с беспотенциальными контактами и лампами сигнализации рабочего состояния и неисправности для каждого насоса.
• Эластичное шланговое соединение для вентиляции DN 70
• Эластичное шланговое соединение для подключения ручного мембранного насоса. Комплект для соединения резервуара с насосом (включая фланец со шлангом для вентиляции).
