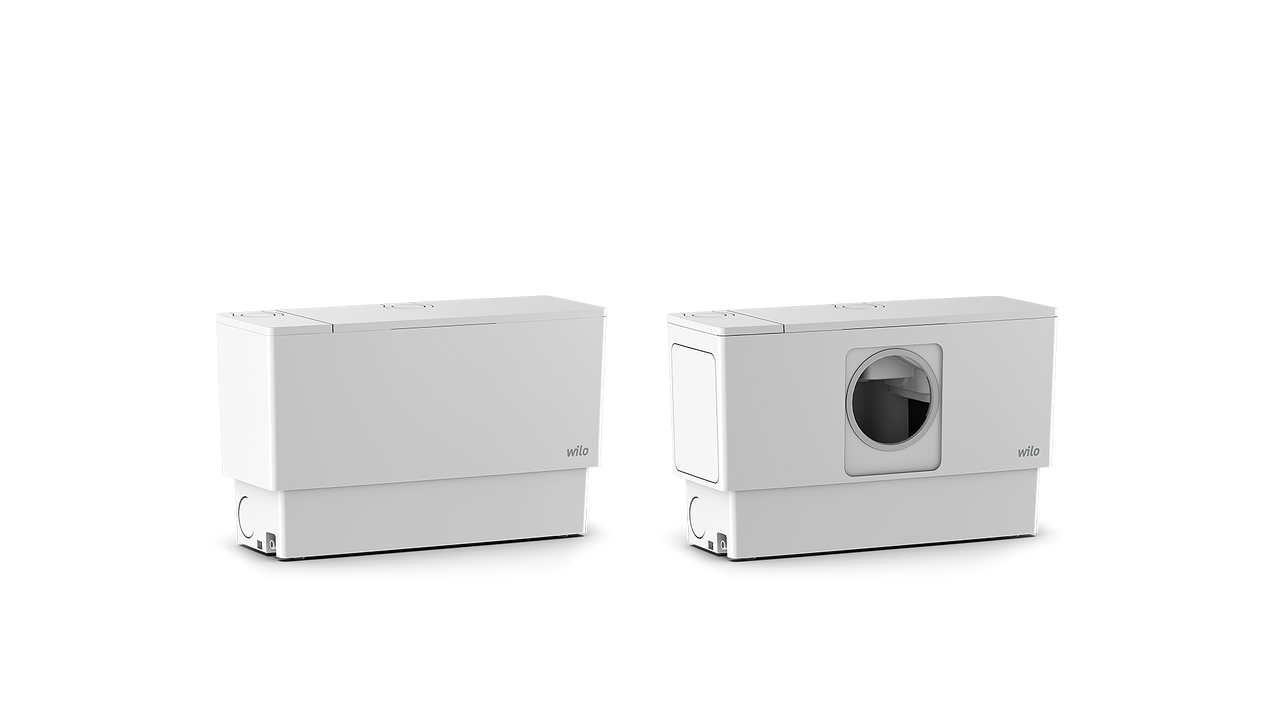

Wilo-DrainLift MINI5

Тип

Компактная и готовая к подключению установка водоотведения с контактом аварийной сигнализации для отвода воды от умывальника, душа, ванны, унитаза и водогрейного котла.

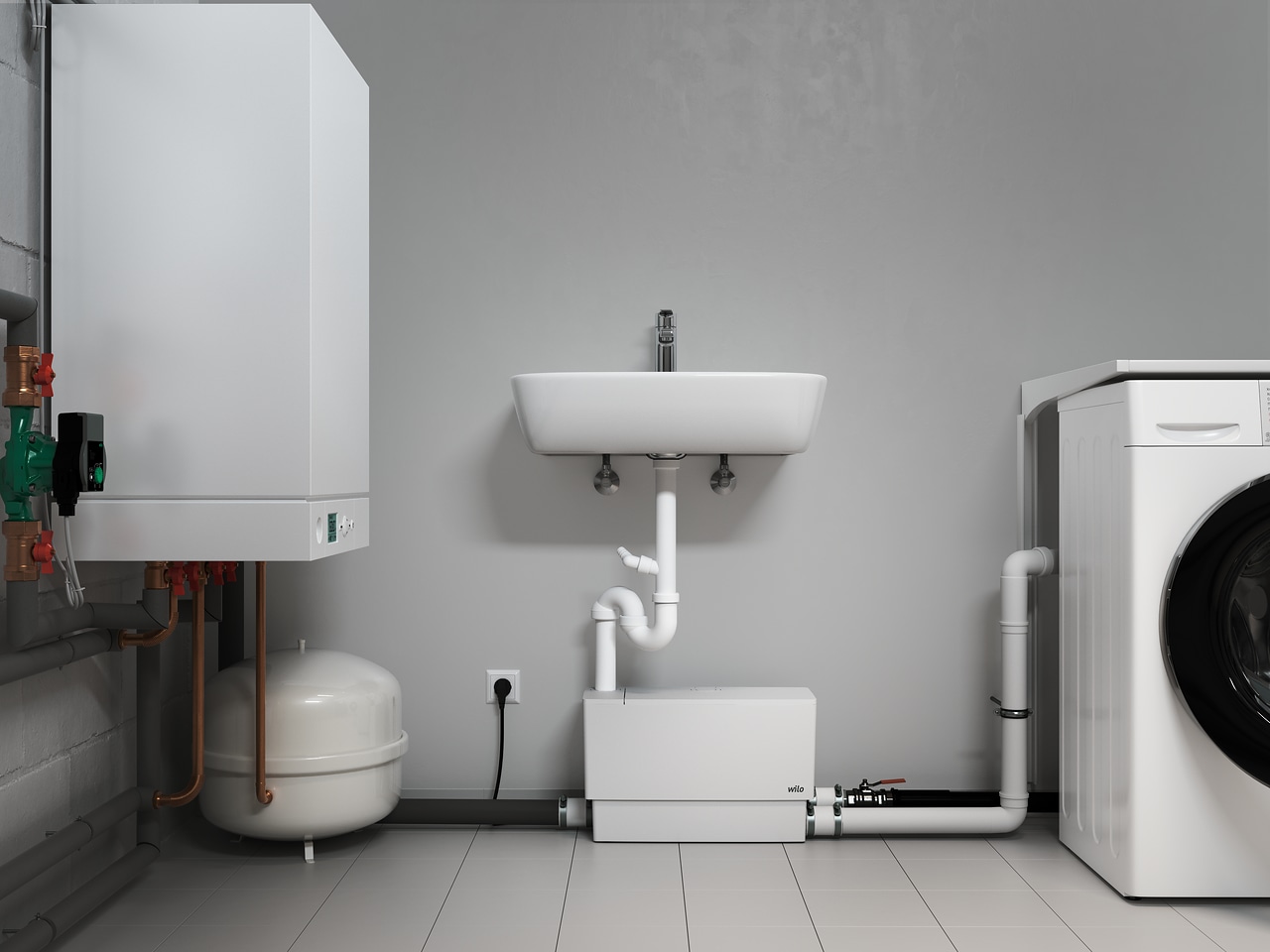

Применение

DrainLift MINI5-XS/C

• вода из умывальника;
• Душ
• Ванна
• Посудомоечная машина
• вода из стиральной машины.
• Водогрейный котел

DrainLift MINI5-XS/WC

• Туалет
• вода из умывальника;
• Душ

Жидкости

DrainLift MINI5-XS/C

Для сбора и перекачивания в бытовых помещениях указанных далее жидкостей.

• сточные воды без содержания фекалий;
• Конденсат (с показателем pH от 2,5) — не в чистом виде, а в виде смеси со сточными водами из другого приточного отверстия.

Перекачивание сточных вод согласно 12050

Напорная установка для отвода сточных вод отвечает требованиям EN 12050-2.

DrainLift MINI5-XS/WC

Для сбора и перекачивания в бытовых помещениях указанных далее жидкостей.

• Сточные воды с фекалиями.

Перекачивание сточных вод согласно 12050

Напорная установка для отвода сточных вод соответствует требованиям EN 12050-3.

Оснащение/функция

• Готовность к подключению
• Регистрация уровня посредством датчика уровня
• Вертикальное подсоединение к напорному патрубку, возможно переоборудование на горизонтальное подсоединение к напорному патрубку.
• До трех приточных отверстий
• Исполнение WC с патрубком для унитаза
• Удаление воздуха с фильтром с активированным углем
• Режим работы Silent mode (только DrainLift MINI5-XS/C)
• Откачивание до минимального уровня
• Аварийная сигнализация (зуммер) с беспотенциальным контактом

Расшифровка наименования

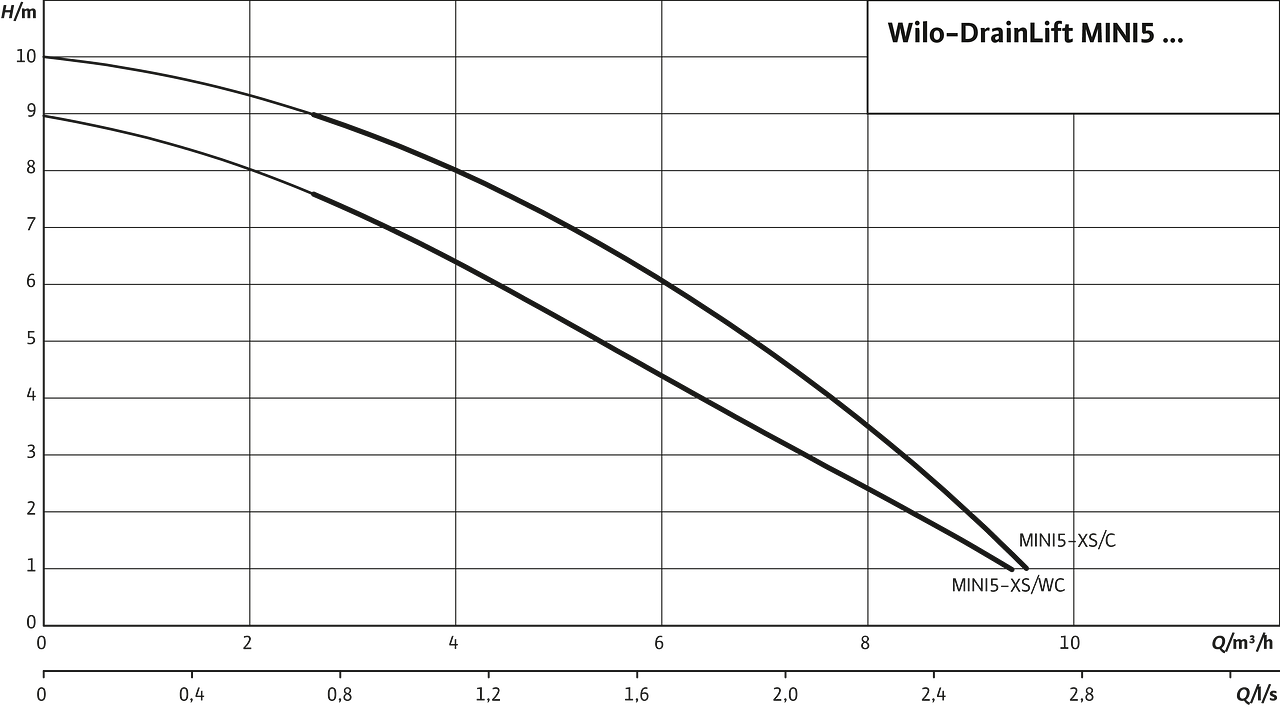

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц
• Режим работы: S3 15 %
• Температура перекачиваемой жидкости: 3 … 50 °C (37 … 122 °F), макс. 75 °C (167 °F) на 30 минут
• Температура окружающей среды макс.: 3 … 40 °C (37 … 104 °F)
• Класс защиты: IP44

Тип

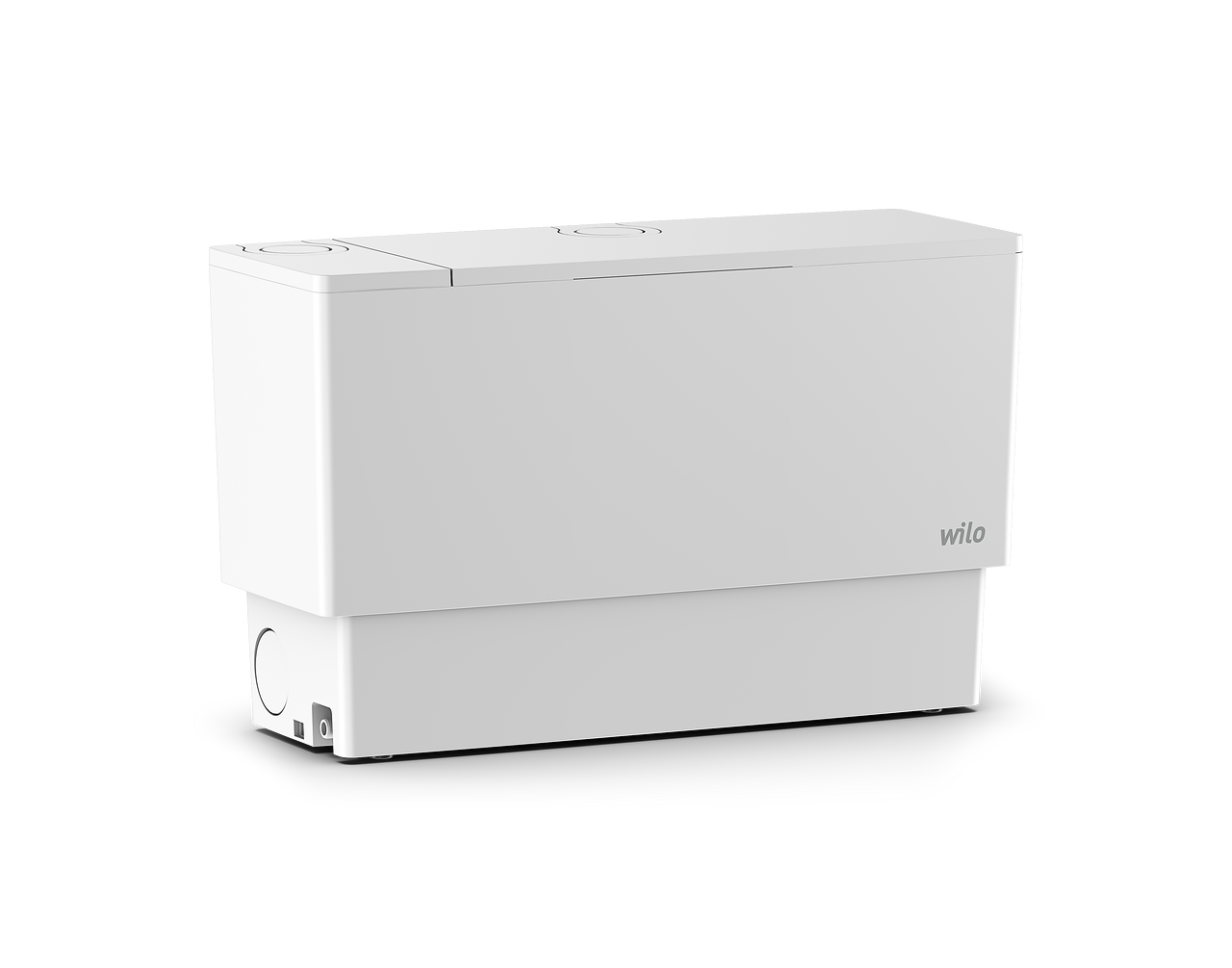

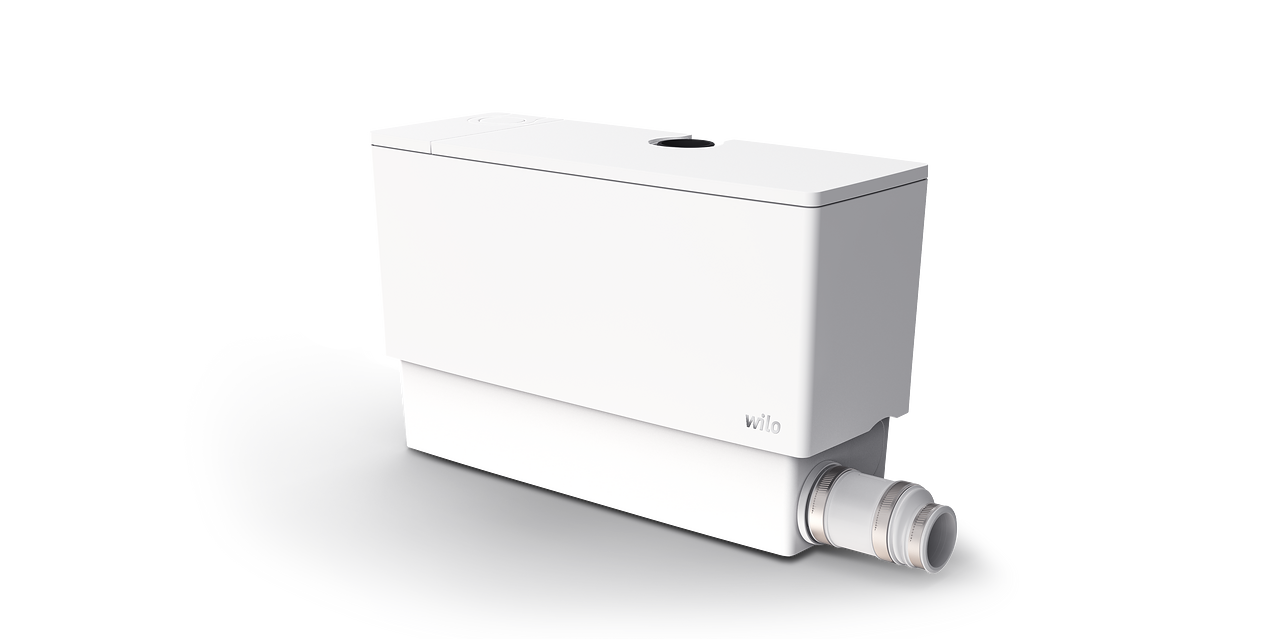

Wilo-DrainLift MINI5-XS/C

Компактная и готовая к подключению установка водоотведения с погружным насосом. Для определения уровня используется датчик уровня. Система удаления воздуха установлена в промежуточном днище и оборудована фильтром с активированным углем. Дополнительно установка водоотведения оснащена зуммером и беспотенциальным контактом аварийного сигнала (макс. коммутационная способность: 42 В пост. тока, 500 мА, вид контакта: нормально замкнутый контакт (NC)). При затоплении резервуара зуммер подает акустический аварийный сигнал. Также через беспотенциальный контакт можно подключить внешнюю аварийную сигнализацию. Крышка резервуара полностью закрывает систему.

Для подключения доступно до четырех патрубков:

• 1 приточное отверстие 40 мм (DN 40), без обратного клапана, выполнено направленным вверх, при поставке с завода закрыто.
• 2 приточных отверстия 40/50 мм (DN 40/50), с обратным клапаном, выполнены направленными по горизонтали влево и вправо, при поставке с завода открыты.
• 1 подсоединение к напорному патрубку 32/40 мм (DN 32/40), с обратным клапаном, выполнено направленным вверх, при поставке с завода открыто. При необходимости подсоединение к напорному патрубку может быть выполнено горизонтальным и направленным вправо. При поставке с завода соответствующее отверстие закрыто.

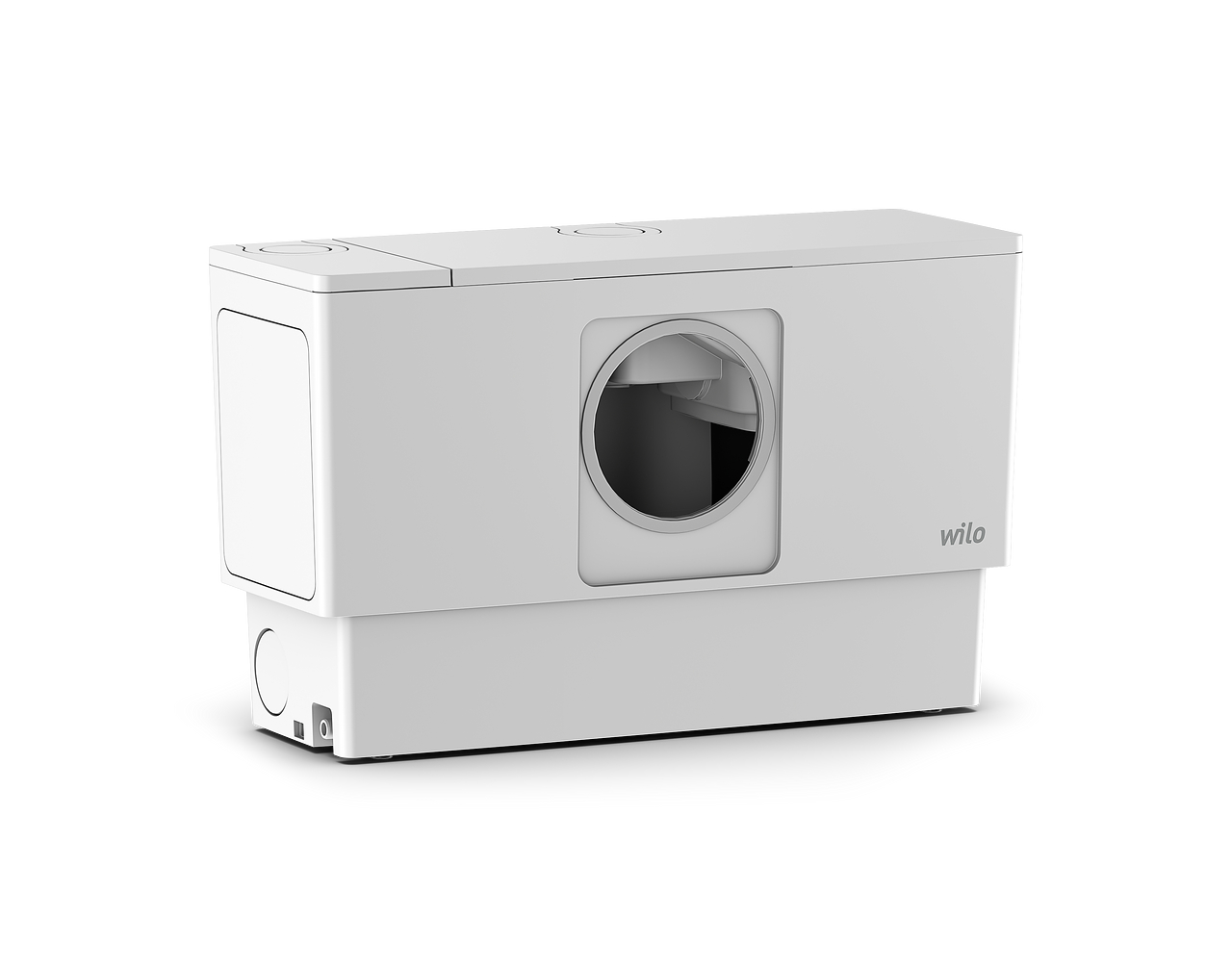

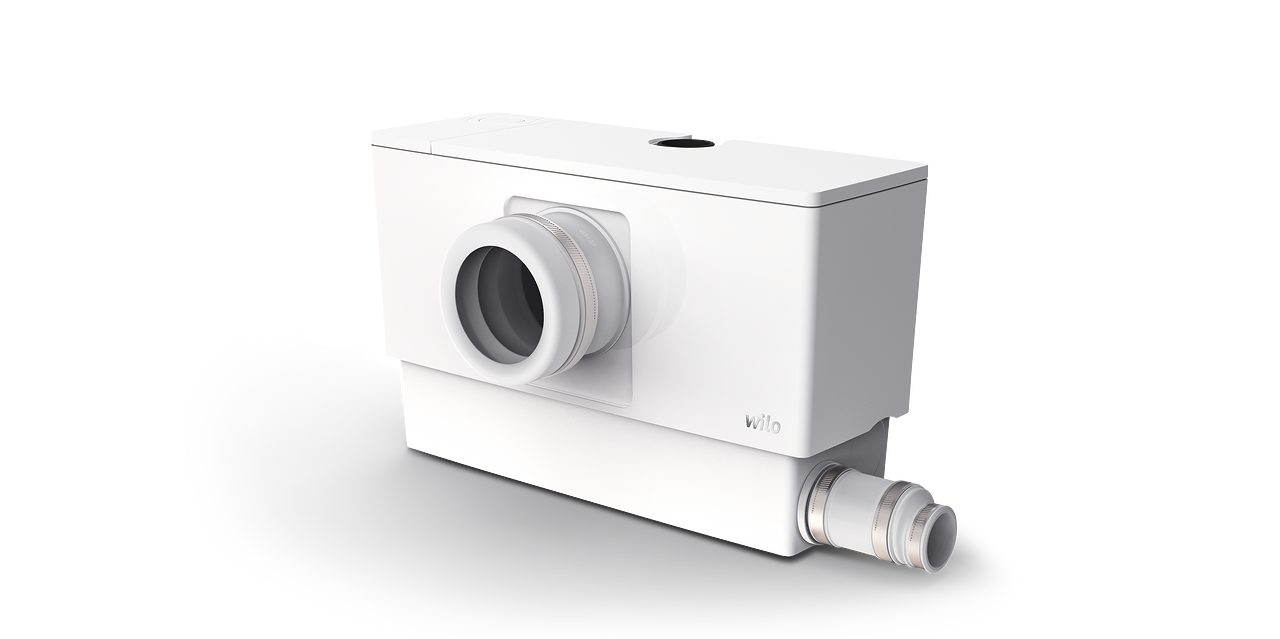

Wilo-DrainLift MINI5-XS/WC

Компактная, готовая к подключению и полностью затапливаемая установка водоотведения с погружным насосом. Погружной насос оборудован вращающимся ножом. Нож надежно измельчает фекалии в сточных водах. Для определения уровня используется датчик уровня. Система удаления воздуха установлена в промежуточном днище и оборудована фильтром с активированным углем. Дополнительно установка водоотведения оснащена зуммером и беспотенциальным контактом аварийного сигнала (макс. коммутационная способность: 42 В пост. тока, 500 мА, вид контакта: нормально замкнутый контакт (NC)). При затоплении резервуара зуммер подает акустический аварийный сигнал. Также через беспотенциальный контакт можно подключить внешнюю аварийную сигнализацию. Крышка резервуара полностью закрывает систему.

Для подключения доступно до пяти патрубков:

• 1 приточное отверстие 40 мм (DN 40), без обратного клапана, выполнено направленным вверх, при поставке с завода закрыто.
• 2 приточных отверстия 40/50 мм (DN 40/50), с обратным клапаном, выполнены направленными по горизонтали влево и вправо, при поставке с завода открыты.
• 1 патрубок для унитаза 110 мм (DN 110), выполнен направленным вперед, при поставке с завода открыт. При необходимости патрубок для унитаза может быть выполнен горизонтальным и направленным влево. При поставке с завода соответствующее отверстие закрыто.
• 1 подсоединение к напорному патрубку 32/40 мм (DN 32/40), с обратным клапаном, выполнено направленным вверх, при поставке с завода открыто. При необходимости подсоединение к напорному патрубку может быть выполнено горизонтальным и направленным вправо. При поставке с завода соответствующее отверстие закрыто.

Комплект поставки

Подсоединение к напорному патрубку

• 1 манжета для термостойкой трубы DN 32/40 (32/40 мм)
• 2 хомута для шланга 32 – 50 мм

Патрубок для унитаза (только исполнение WC)

• 1 манжета для термостойкой трубы DN 110 (110 мм)
• 1 обжимное кольцо
• 1 хомут для шланга 110 – 130 мм

Приточный патрубок

• 2 патрубка для приточных отверстий DN 50 (50 мм)
• 2 манжеты для термостойкой трубы DN 40/50 (40/50 мм)
• 2 обратных клапана
• 2 хомута для крепления трубы 50 – 70 мм
• 2 хомута для шланга 32 – 50 мм
• 2 заглушки
• 6 уплотнительных колец

Общая информация

• Напольное крепление (защита от противодавления): 2 крепежных уголка с винтами и дюбелями
• Комплект для аварийного слива (дренажный шланг, хомут для шланга, заглушка)
• Комплект для горизонтального подсоединения к напорному патрубку
• Инструкция по монтажу и эксплуатации
